傑山企業有限公司滑車工具系列

佈放500MCM三條用。

規格長910mm×寬280mm
滑輪 18"
容積 170mm

佈放#1三條或架空電纜用。

規格長660mm×寬250mm
滑輪 10"
容積 150mm

用於拖拉地下電纜時，以鋼索或鏈條固定於人孔內之固定環，而達拖拉之目的。

構造以鋼板及鋼材加工，滑輪經熱處理。
承受力 10,000公斤
規格開口式8"

用於佈放架空電纜用。

構造外框與滑輪皆為鋁合金鑄成，滑輪內裝兩只密封式軸承，外框鑄成與滑輪邊緣成ㄧ弧度，可防止轉彎時電纜割傷。
容積 65Ømm
重量 2公斤

用於佈放架空導線用。

構造外框與滑輪皆為鋁合金鑄成，滑輪內裝兩只密封式軸承，外框鑄成與滑輪邊緣成ㄧ弧度，可防止電纜轉彎時因過度彎曲而損傷。
容積 57Ømm
重量 4.1公斤

用於佈放架空導線用或放置於轉角處，能承受較重之拉力。

構造外框架為鋼質鑄造而成，滑輪為鋁合金鑄成，滑輪內裝兩只密封式軸承，外框鑄成與滑輪邊緣成ㄧ弧度，可防止電纜轉彎時因過度彎曲而損傷。
容積 57Ømm
重量 7公斤

用於佈放架空電纜用。

構造外框以鋼板製成，滑輪以鋁合金鑄成，內裝兩只密封式軸承。
容積 80Ømm

電纜477入3條，用於佈放架空電纜用。

構造外框以鋼板製成，滑輪以鋁合金鑄成，內裝兩只密封式軸承。
規格長350mm×寬150mm
滑輪直徑7"，容積110mm
重量 7公斤

可承載散裝電纜線或腐壞木製電纜盤。

構造外框以圓形鋼管製成，外徑21mm，內部支架由8支30mm×30mm方管支撐，底座有一圓形鋼板厚8mm，直徑500mm，在中央設有一組密封式軸承，用以增加其旋轉與承受重力之用。此架為分離式，可將其拆開不佔空間。
規格長750mm×寬750mm×高200mm
重量21公斤，載重500公斤

用於一次同時佈放台電三條高壓電線用。將整只滑輪固定於電桿之橫擔上，再經由牽引機之鋼索，拖拉裝有三條高壓電線之滑車拖架，ㄧ次完成放線之用。

構造三線滑車係以鐵材做成之體架，上面加裝四只直立之鋁滑輪及一只橫置鋁滑輪而成。
規格長400mm×寬90mm×高285mm

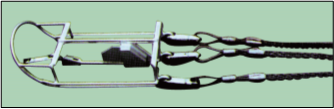

配合三線滑車使用，拖架需加裝四只迴旋補償器(轄環)及三條拉線夾，以供連接牽引機之鋼索，另ㄧ端連接三條新佈放之高壓電線。

構造以圓鐵製成船型之拖架，中間下部用活動鋼板，以供拉線時拖架平衡用。
規格長570mm×寬280mm×高200mm

本地下電纜滑車使用於電纜放線或將已放置於地上(或溝內)之電纜向前輸送，防止與地面摩擦之用。

構造本滑車體係以鑄造而成，表面光滑且內裝密封式(防塵)軸承。底座係以鐵管做成，鍍鋅且無尖角或銳邊。
規格(地下) 長300×寬245×高250mm，凹面滑車體鋼管厚度5mm
規格(線槽) 長300×寬200×高180mm，凹面滑車體鋼管厚度5mm

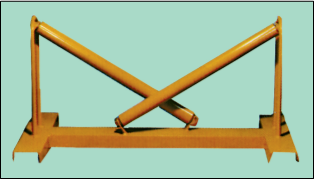

適用於人孔上端引導電纜導入人孔口內。

構造滑車體係以鋼管製成，並裝密封式(防塵)軸承，固定於鐵架上使其交叉成V字型，滑車體與鐵架皆無尖角或銳邊。
規格長1000×寬500×高480mm
滑車底鋼管厚度3mm，滑車架底座槽鐵2"×4"。

本人孔導入滑車組係置於人孔蓋內緣崁台固定，用以增加電纜滑動且防止電纜與人孔磨擦，確保施工之品質，滑車間隙不得大於3mm

構造為六角形鋼質外框(與人孔蓋相同，方便架入)，內側有六具滑輪為鋼管製成，滑輪厚度為3mm，滑輪兩端加裝防塵軸承以利滾動。

項目	台電適用	電信適用
外框直徑	900mm、950mm	750mm
鋼管厚度	3mm	3mm
內側滑輪	長360mm 直徑60mm	長250mm 直徑60mm

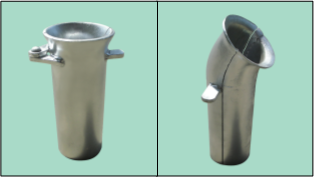

套於地下管道之入口處，以防止電纜引入管道時，外皮擦傷。

構造套管係以鍍鋅套管製成，由上下兩片組成，並以鉚釘固定之，一端成喇叭開口。
適用管路內徑 3"、4"、5"、6"

套管工作完成後，易於拆下。滑輪是增加滾動作用，使電纜在轉彎作業中，減少磨擦力。

構造套管以鍍鋅套管製成，由上下兩片組成，並以鉚釘固定之，以利電纜之拆下，滑輪係以整只鑄造，經熱處理以增強其硬度。
適用管路內徑 3"、4"、5"、6"

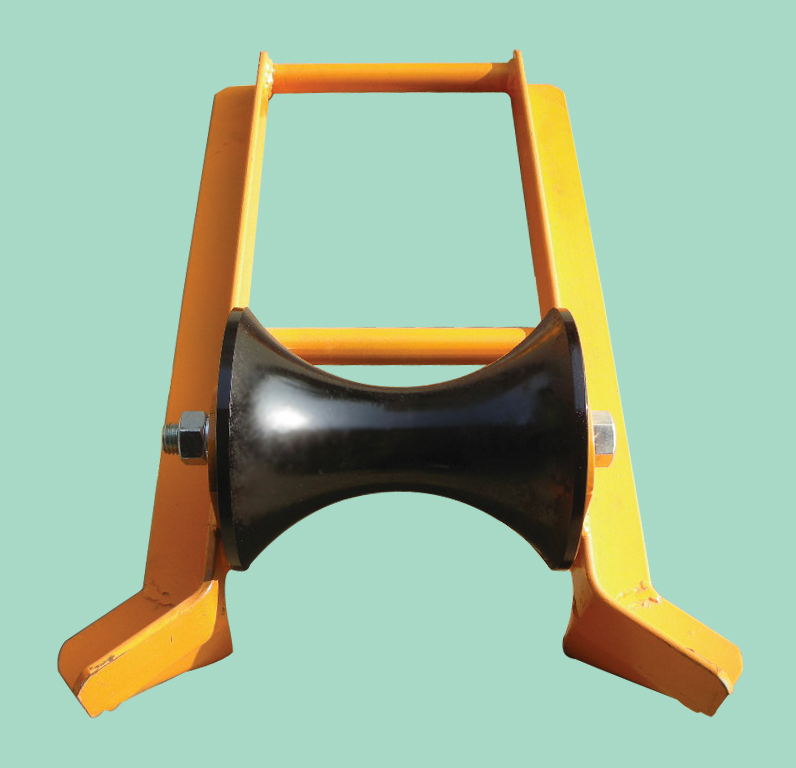

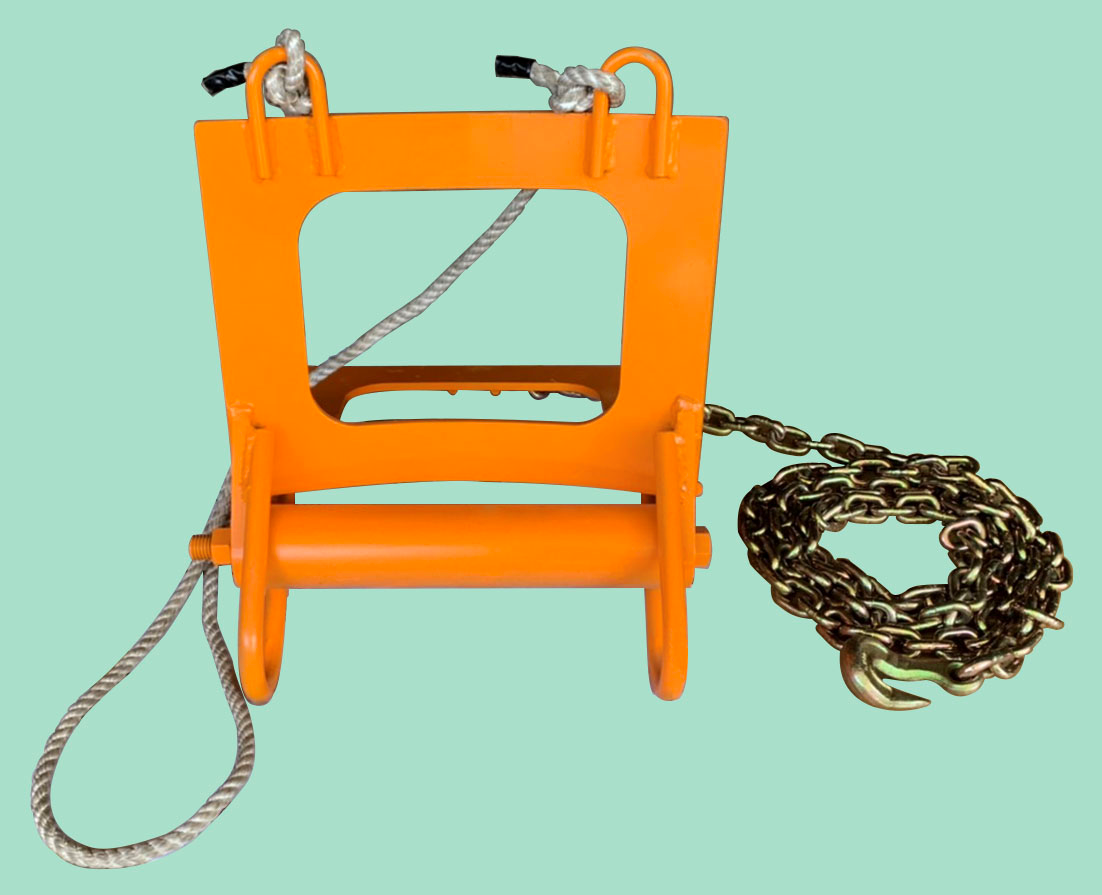

供電纜牽引機拉電纜時，防止其鋼索與人孔口頸之磨擦並增加其滾動作用。

構造本滑車係置於人孔口之底部，利用滑輪架本身銜住底部，再利用鋼鏈條固定於人孔口內之固定環。
規格長340×寬320×高310mm
滑輪厚度 6mm，鏈條長2700mm

本半月型滑輪板係以鋼板作成半弧型，內有三具滑輪，置於人孔口之上端，用以承受電纜牽引機拖拉電纜時，減少其人孔口之彎曲拉力。

構造滑車體鋼管內裝防塵軸承。
鋼板厚度 5mm
滑輪內徑40mm，外徑50mm

本滑輪係置於人孔口之上端，用以承受當電纜牽引機拖拉電纜時，減少其人孔口之彎曲拉力。

構造滑輪體係以鋼質鑄造而成，滑輪架以角鋼焊接而成。
規格長750mm×寬500mm×高250mm
滑輪長250mm×200mm

置於人孔口上端，用以承受拖拉纜線時減少其入出口彎曲之拉力。

構造滑輪體以方型鋼管、鋼片、鋼條製成，顏色為橙黃色，並經良好之防鏽處理，滑輪經熱處理軸承6204。
規格長420×寬270×高230mm

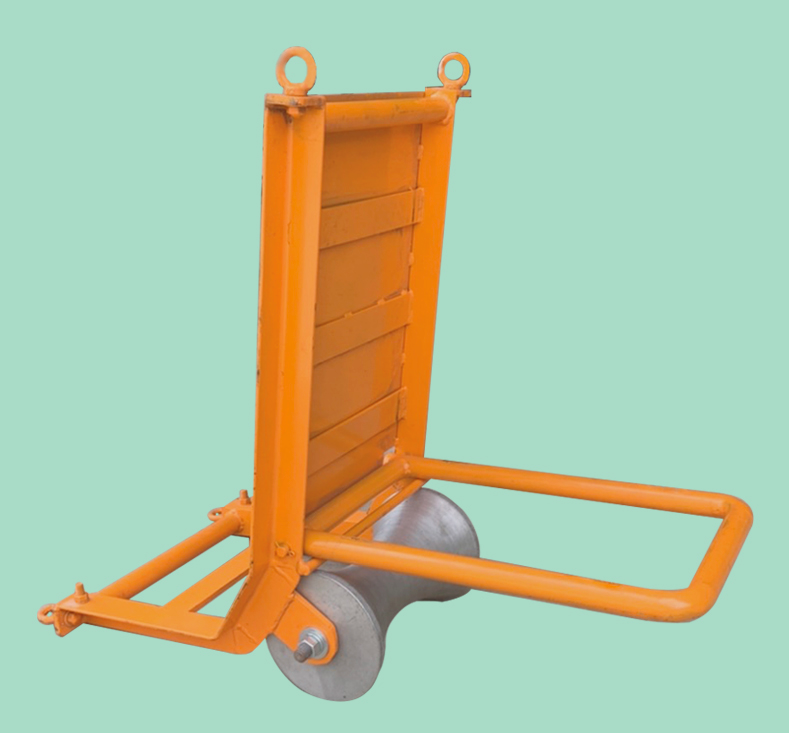

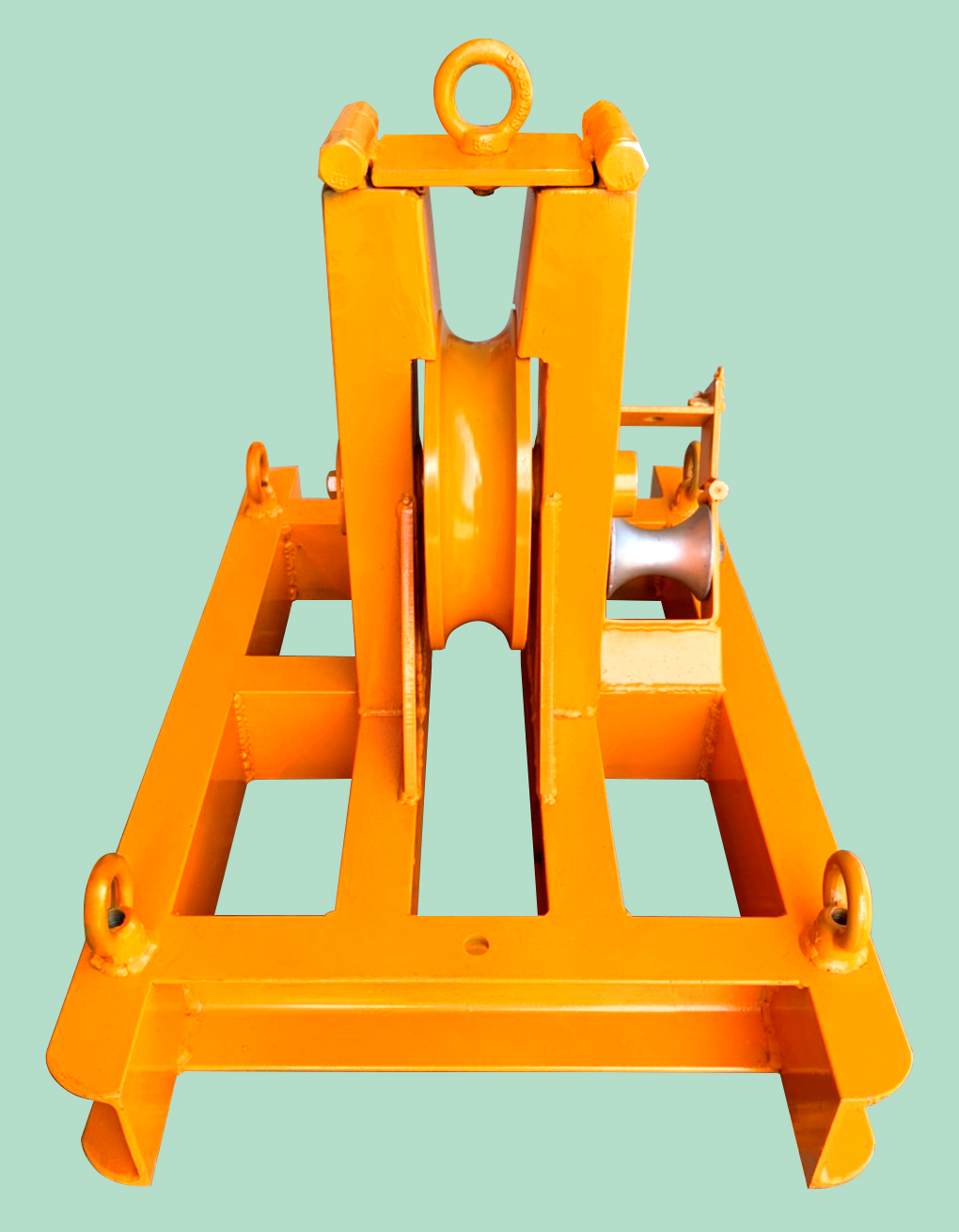

本滑輪係置於人孔口之上端，當電纜牽引機拖拉電纜時，減少其人孔口之彎曲拉力。滑輪旁有一只鋁滑輪，穿過尼龍繩以牽引對向之鋼索。

構造滑輪係以鋼質製造而成，滑輪架以槽鐵焊接而成。
規格長750×寬500×高500mm
滑輪外徑250mm，寬90mm

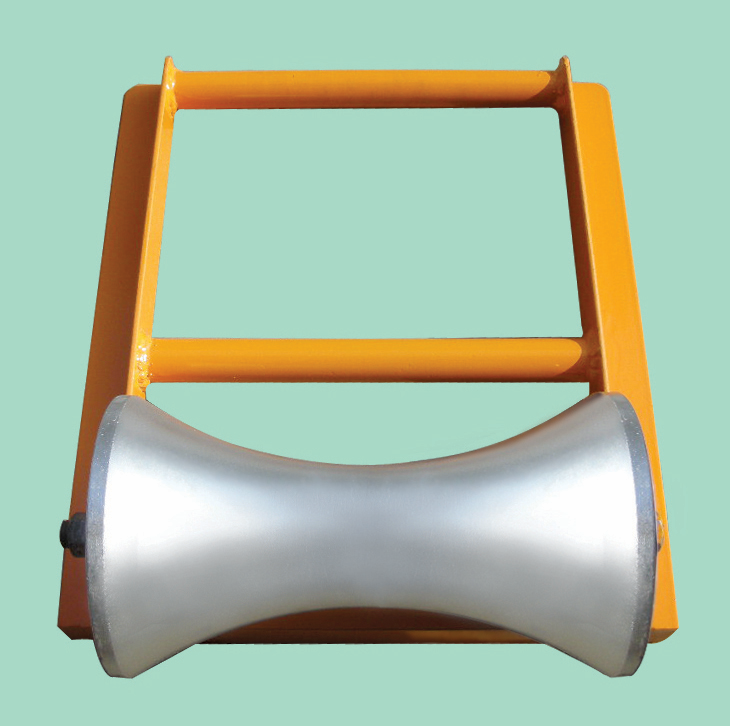

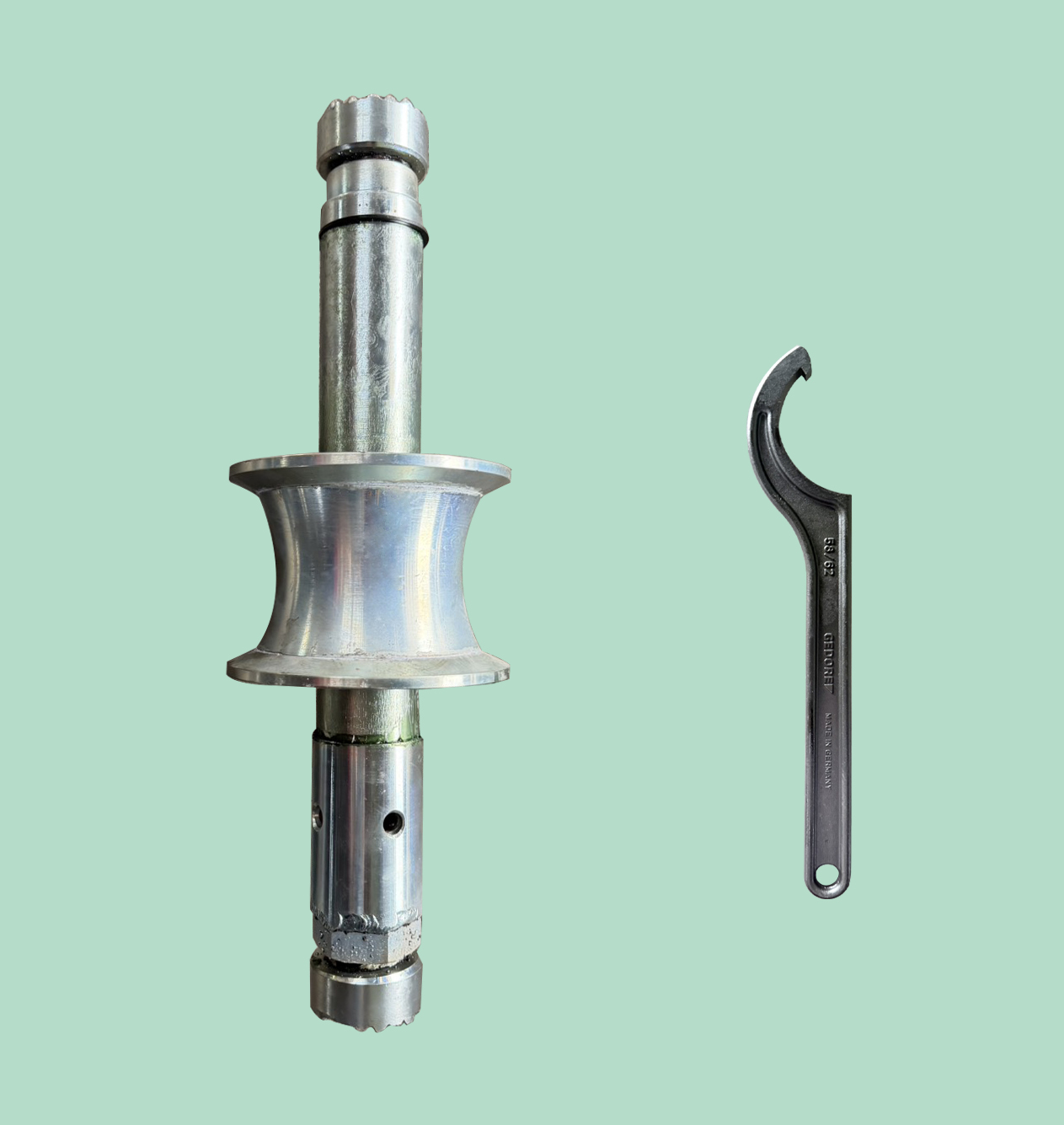

置於手孔下方出口處，用於承受拉纜線時減少其出入口彎曲之拉力。

置於手孔下方出口處，用於承受拉光纜線時減少其出入口彎曲之拉力。

本角度滾輪使用於電纜放送時，置於轉角處以保持電纜彎曲之最小半徑，防止電纜轉彎時因過度彎曲而損傷。

構造滾輪係以三只鋼輪製成，表面光滑且內裝密封式軸承，底座由角鋼焊接製成。並有四個固定孔，可固定於地面上。
規格長380×寬260×高270mm

本角度滾輪使用於大轉彎時，置放於轉角處以防止電纜轉彎時，因過度彎曲而損傷。

構造滾輪係以七只鋼輪所製成，表面光滑且內裝密封式軸承，框架則以兩片鋼板及螺栓組合而成。
滑輪直徑90mm，長度110mm

本人孔口滑輪係置於人孔蓋內緣崁台固定，用以增加電纜滑動，防止電纜與人孔磨擦，可確保施工之品質。

構造人孔口滑輪由四具滑輪組合而成。滑輪為鋁合金製成，滑輪兩端加裝防塵軸承，以利滾動。
角鐵長度 810mm
滑輪直徑180mm，長度320mm

供電纜牽引機拉電纜時，防止鋼索與人孔口頸之磨擦，並增加滾動作用。

構造本滑車係置於人孔口之底部，利用滑輪架本身銜住底部。
滾輪直徑180mm，長度320mm

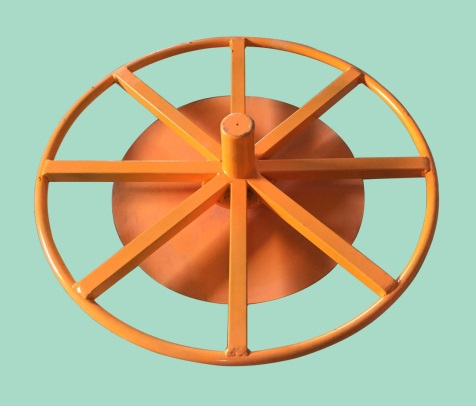

可承載散裝電纜或腐壞木製電纜盤線。

構造以圓形鋼板製成，底座有一組密封式軸承，以增加其旋轉與承受重力之用，中心有一支鋼管，可防止電纜左右晃動，並可同時放置數個小電纜。

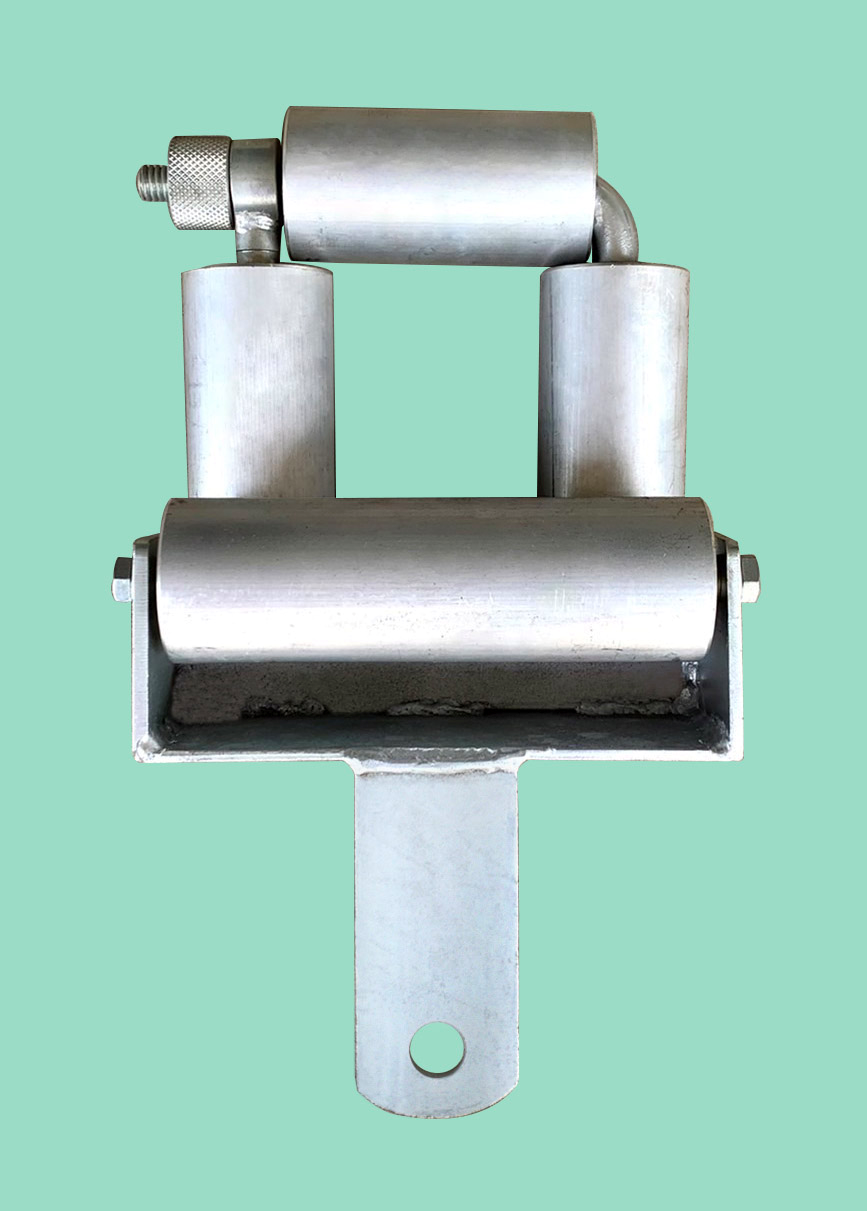

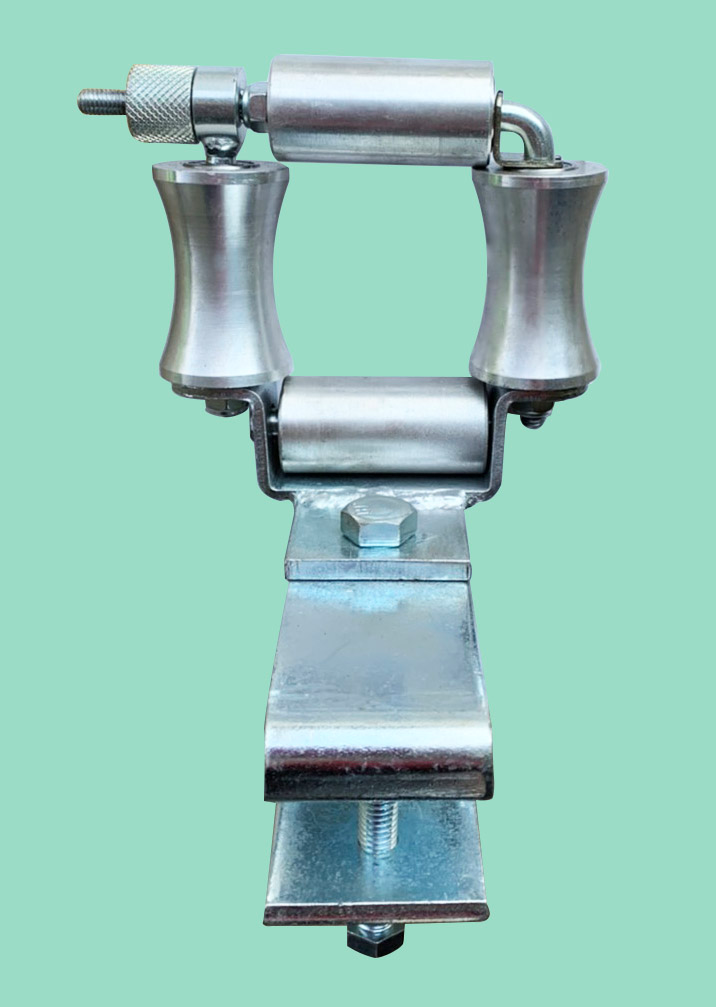

用於低空架線用。

構造以鋁合金做成之四面型滑輪(內含密封式軸承)，底部以鋼板做成固定在線架上，再以螺絲固定。一端開口可於導線放好之後，輕易放置於適當位置。
大長300×寬180×高200mm
小長135×寬104×高175mm

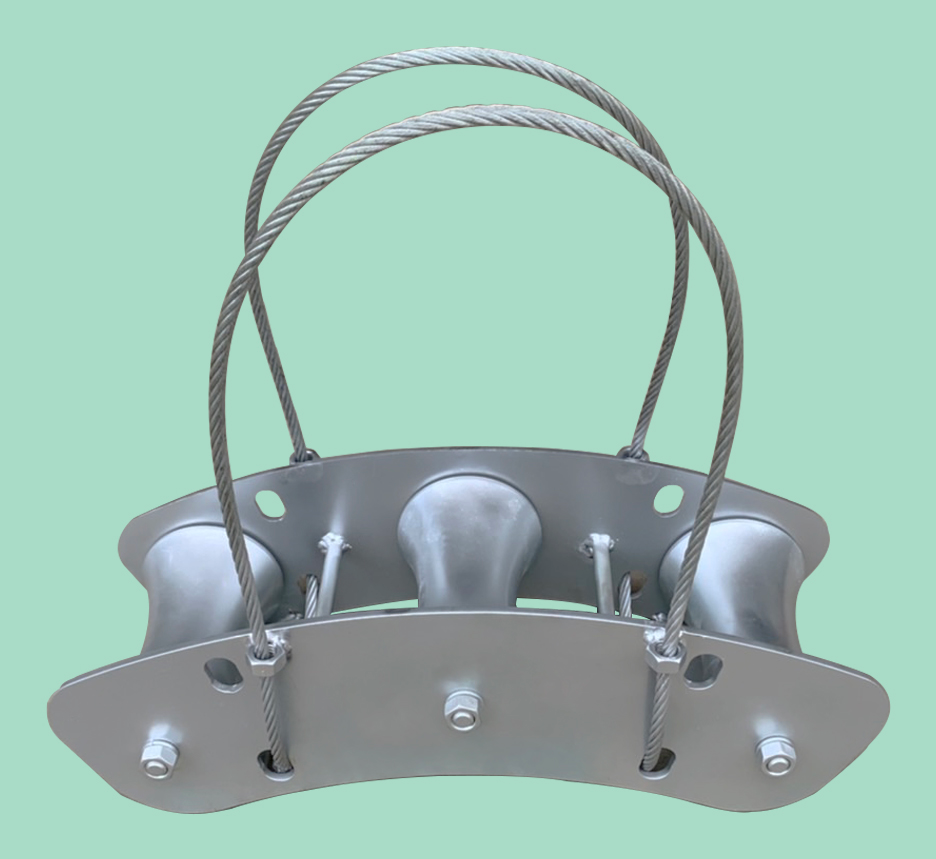

增加其等效滑輪組半徑，使電纜之單位長度壓力減少，電纜絕緣體不致於損傷。

構造本半月型滑輪係以鋼板作成半弧形，內有三具滑輪成半月型。
規格長570×寬185×高200mm
滑輪外徑115mm，長度170mm
重量 22公斤

使用此電纜夾吊器可簡化電纜吊上、吊下繁雜工作，電纜亦可兩個堆放一起，放置在卡車貨台上。當拉放電纜時，吊臂末端懸掛電纜，吊臂吊起電纜，並可自由的旋轉，很容易的拉出並剪斷需要的電纜長度。當電纜夾吊器要放入電纜之中，先用手往上滑動管狀套管使電纜夾吊器穿過中心孔，然後放下套管即可。

項目	小	大
適用電纜盤中心孔徑	65~85mm	85~110mm
承受力	1200公斤	2200公斤
重量	4.4公斤	7.5公斤

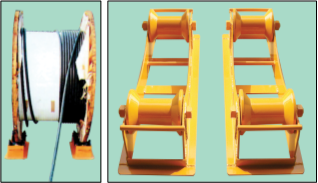

本滑輪組為佈放及拆收地下電纜之輔助器具，可減除電纜磨擦力，節省人力並可保護電纜免受擦損。

載重	規格
5T	長820×寬300×高230mm
15T	長1,800mm×寬380mm×高400mm

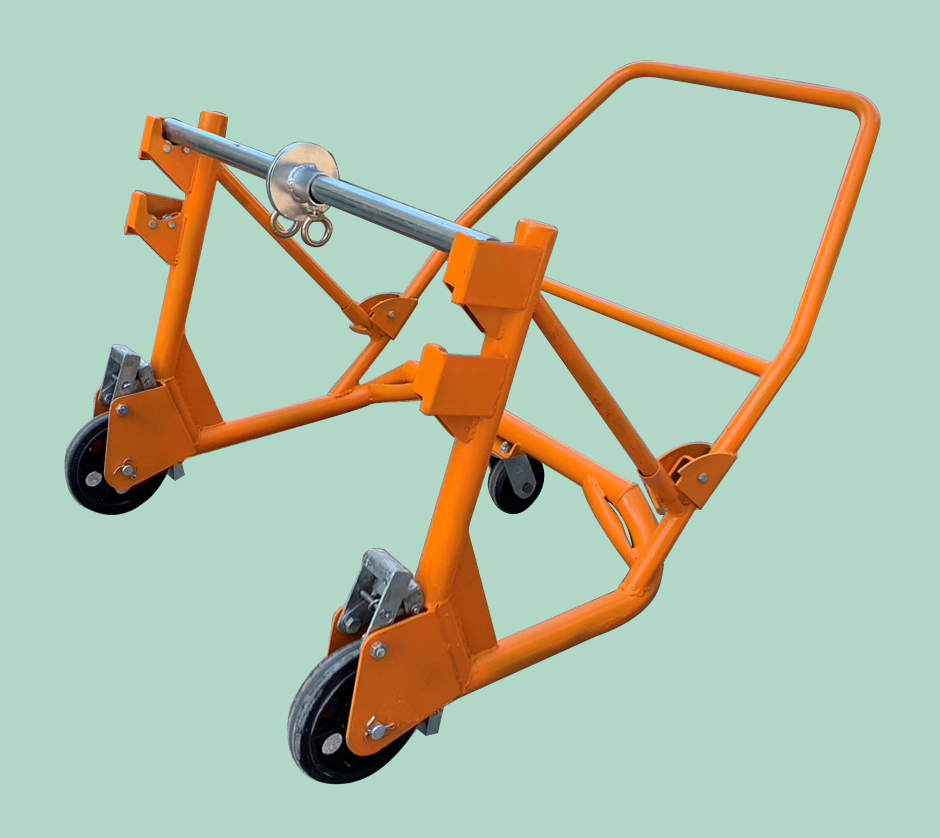

ㄧ般小型電纜盤可利用槓桿原理，將電纜輕易升高，以達佈放之目的。

構造整體以圓型鋼管製成之體架，兩端各有兩組對稱之電纜軸固定架，底部並有三只輪胎用以移動用；前方兩只輪胎有安裝彈簧式剎車，可防止放線架移動。
規格長750×寬920×高720mm
電纜盤容積 直徑1,100mm(最大)〜750mm(最小)(±5%)
寬度500mm(±5%)
載重 300公斤(±5%)
輪胎尺寸(前輪) 200mm×45mm為固定輪(附剎車裝置) (2只)
輪胎尺寸(後輪) 125mm×40mm為活動輪 (1只)

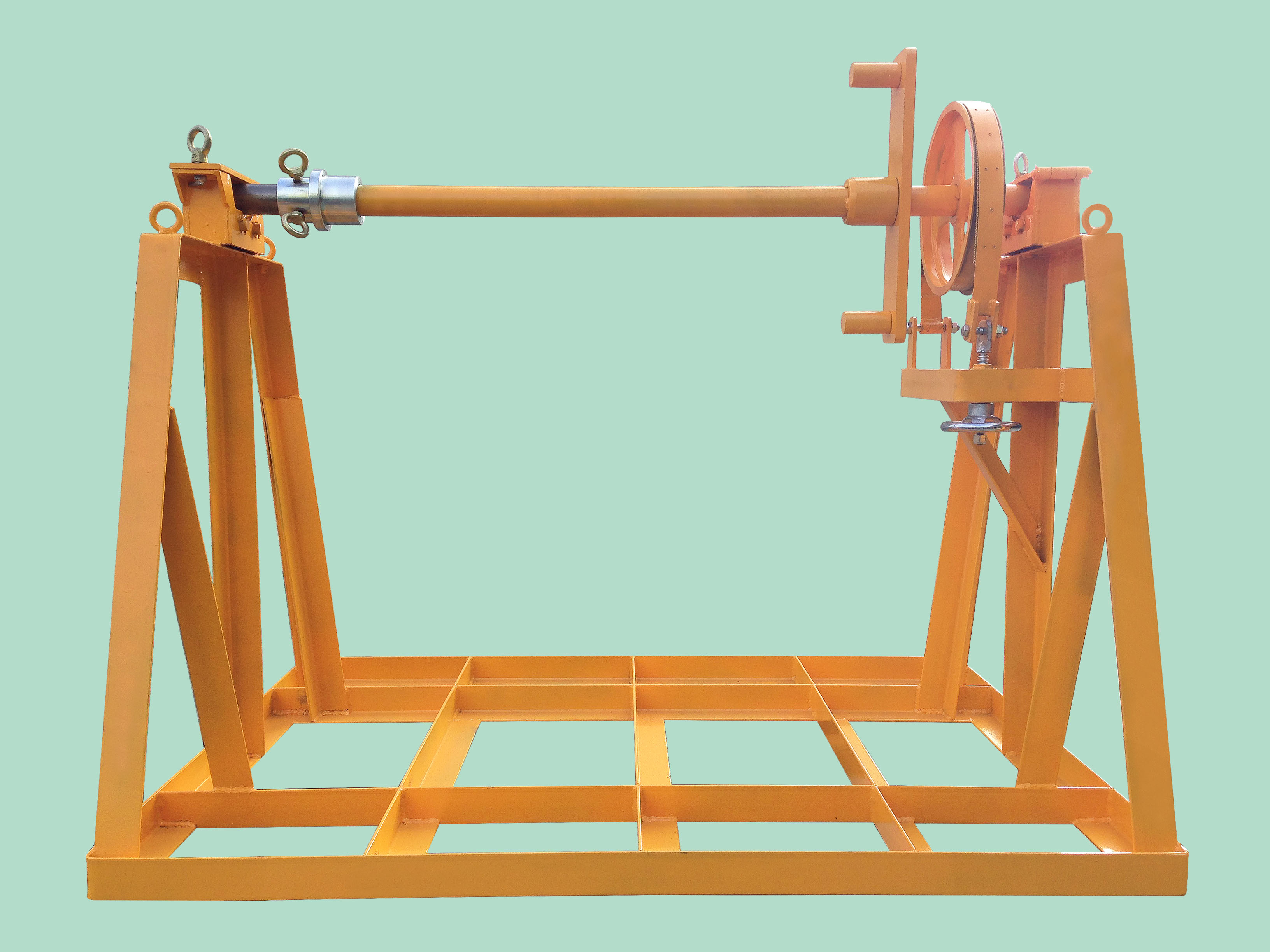

佈放各種電纜用，先以吊臂車將電纜固定於本鐵架上，即可將電纜安全地佈放。所裝置之機械式剎車亦可視現場工作情況調整，使電纜不致因旋轉太快而發生鬆脫現象。

構造本放線架係以角鐵做成之鐵架，底部四面連接，故使用時無電纜盤傾倒之慮。兩端各有兩組軸承，供穿電纜之鋼管用，一端並有機械式的剎車。
電纜盤容積 直徑2200mm，寬1000mm

一般木製電纜盤存放過久易發生腐壞，可將整個木質電纜盤平放於本台上，以便於佈放。

構造以槽鐵作成的十字型底部，在中央設有一組旋轉的軸承。上面有六支鋼管(內各含有一支伸縮管)，鋼管底部各有一密封式軸承，用以增加其旋轉與承受重力之用。
規格長1200×寬1200×高200mm

載重 10T
揚程 245mm
電纜盤容積 直徑2,600Ø(最大)×1,200Ø(最小)×寬1,200Ø。

載重 5T
揚程 205mm
電纜盤容積 直徑1,880Ø(最大)×800Ø(最小)×寬1,000Ø。

特點

使用中電纜盤不會偏向左右。
中心穿桿兩端裝設軸承負載，電纜盤滾動比任何形式輕。
油壓升降，省力又方便操作。

本重疊式管中管放管架，係用於敷設管中管作業時，在3吋或4吋地下幹線管道中佈放D-34、D-36高密度聚乙烯(HDPE)可撓管之設備，可同時佈放ㄧ至四管可撓管。

本管中管佈放拉環係利用膨脹螺絲緊線夾頭固定管中管(可單管裝設管再裝置環內)，適用於3"、4"管道中佈放管中管，裝設簡便、施工安全，可節省管中管佈放工時，容易施工。

型號	活動管夾	伸縮夾環	適用範圍
三管拉環	3組	1只	3".4"管道，D34.D36管中管
四管拉環	4組	1只	3".4"管道，D34.D36管中管

機具以鋼管組成三腳架，置放於人孔上，利用手搖起重機之力，可將人孔下之施工人員吊起。

構造 1.鋼板直徑300mm，厚度8mm。
2.受力滑輪2只。
3.手搖起重機鋼索4mm，長15米1組。
4.角架為活動式，可張開及收起。
5.底座3只為活動式。
尺寸鋼管直徑34mm×3支，長度2030mm

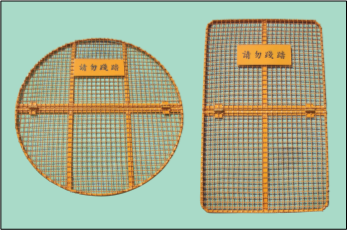

用於工程施工中，人孔保護用，以防意外發生，確保施工安全。

構造本防護網外圍係用鋼條加工成型，再用保護網焊接於各接觸點上，中間可折疊打開方便人員或工具出入。

適用類型	台電適用	電信適用	手孔適用
外框直徑	900mm 950mm	750mm	四方形：長1070mm 寬670mm

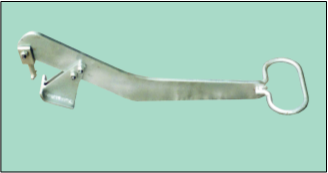

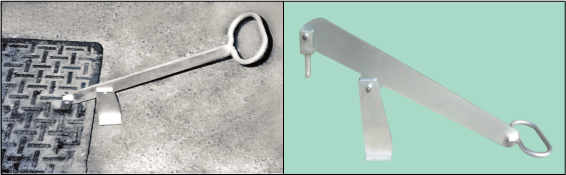

適用於一般人孔槓桿原理，將T型鉤深入人孔蓋，支撐腳立於蓋邊緣，雙手向下壓即可向外拉開。

構造以鋼片、鋼條、T型鉤整體構成，並以鍍鋅而成。
規格長700mm×高260mm

適用於一般人孔槓桿原理，將T型鉤深入人孔蓋，支撐腳立於蓋邊緣，雙手向下壓即可向外拉開。

構造以鋼片、鋼條、T型鉤整體構成，並以鍍鋅而成；底座成弧形狀，腳架固定式。
規格長750mm×高350mm

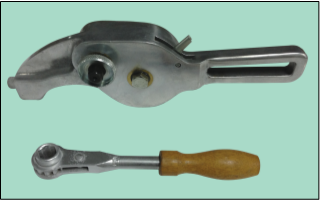

適用於緊束鉛套管之用。

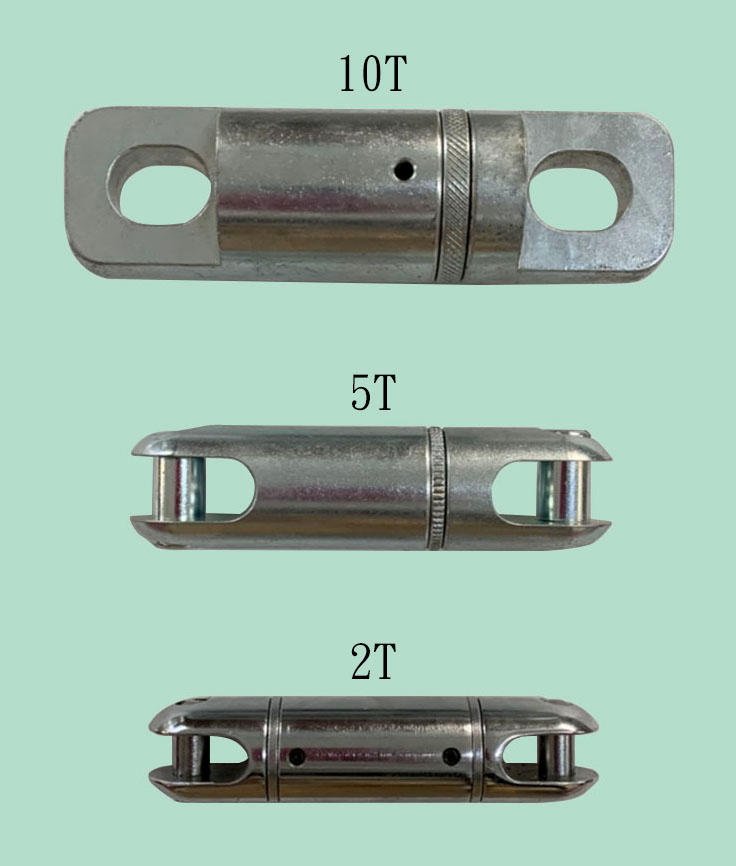

用於拖拉電纜，防止電纜扭曲。

構造本迴旋補償器係由鋼棒加工而成，兩端各有一缺口且有螺絲，固定於缺口之中：一端用於連接電纜拉線夾；另ㄧ端則連接於電纜牽引機之鋼索。內含轉動之鋼珠，於拖拉電纜時，防止電纜發生扭曲現象。

體型	規格	拉力
大	長180×直徑50Ømm	10T
中	長145×直徑38Ømm	5T
小	長135×直徑30Ømm	2T

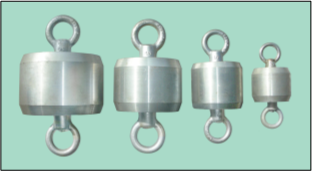

佈放電纜前以試通球來試通管內是否有異物並且清除，以便牽引電纜時能順利拖拉。

構造以鋁合金條及吊環製成。

規格	外徑	長度	重量
3"	70Ø	180L	約0.8公斤
4"	89Ø	200L	約1.5公斤
5"	115Ø	235L	約3公斤
6"	140Ø	245L	約5公斤

構造本「高壓電纜絕緣體剝皮器」係以鋁合金製成之工具，整體內外部經表面硬化耐磨處理(採用AMS2469C，6.3規格)。
特點能同時把電纜絕緣體與絕緣體端同時剝皮與切斜面角(斜面角長約2~5mm之間)，但也可分開剝皮與切斜面角。
規格 (1)NO.500MCM 15KV/25KV用，剝皮長度30~120mm
(2)NO.1 15KV/25KV用，剝皮長度25~70mm
每組附件 小型工具箱、L型六角扳手各1只

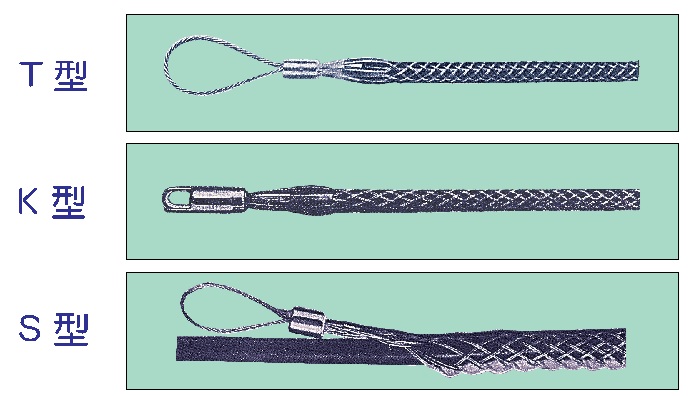

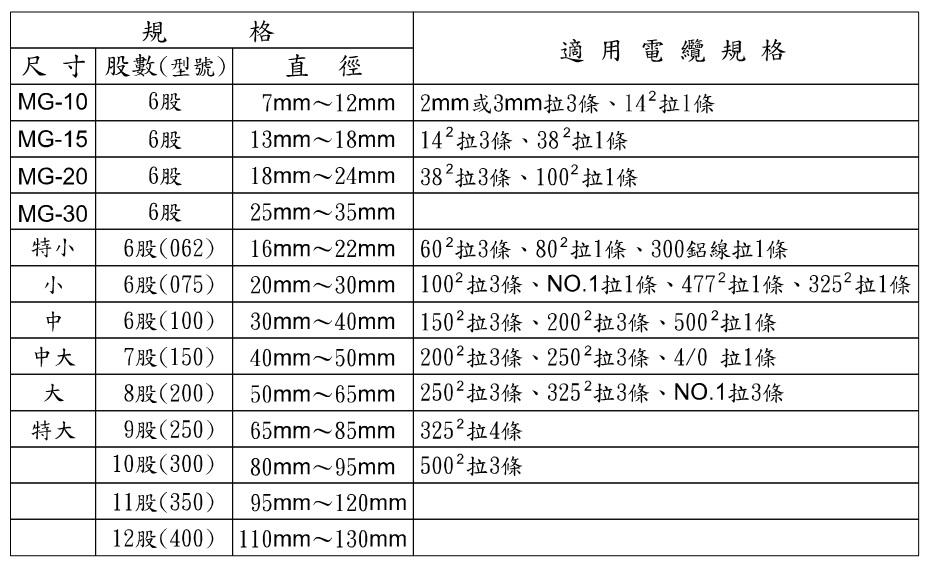

套於電纜的前端，另ㄧ端連接於牽引機之迴旋補償器(轄環)，以利拖拉電纜，同時亦可防止前端之電纜外皮擦傷。

構造本電纜拉線夾係以較細之鋼絲編織而成。

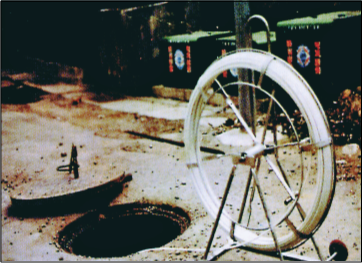

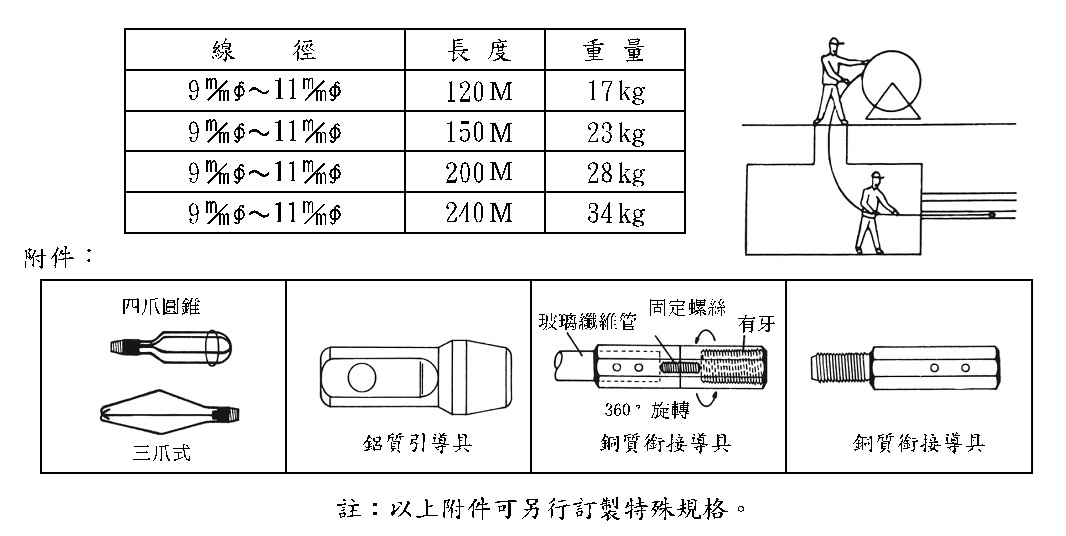

塑膠玻璃纖維，支架與捲軸鍍鋅，360°旋轉，附剎車裝置。

構造支架與捲軸由鍍鋅管條材質製成，直徑1,000mm，可360°旋轉，軸心有雙蓋軸承，並附有剎車裝置。

特點

搬運施工操作簡價、縮短作業時間、降低勞力負擔。
在通管條再端裝置固定螺絲，以便爾後銜接附件及加長。
材質內芯是由實芯玻璃纖維製成外包合成塑膠，彈性、絕緣極佳，可耐輪胎壓。
本產品拉力為2,500公斤。
